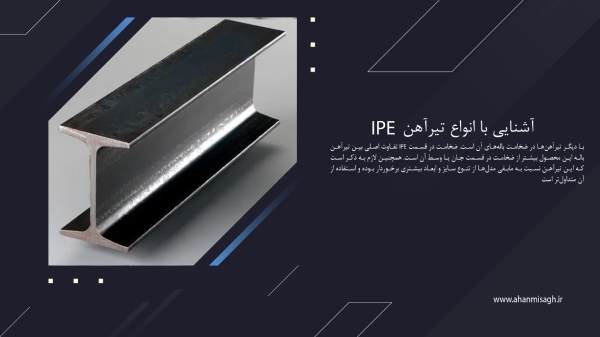

آشنایی با انواع تیرآهن IPE

در دنیای مهندسی عمران و ساخت‌وساز مدرن، اسکلت فلزی به عنوان ستون فقرات سازه‌ها شناخته می‌شود و در این میان، مقاطع فولادی استاندارد نقش کلیدی را ایفا می‌کنند. یکی از پرکاربردترین، محبوب‌ترین و استراتژیک‌ترین مقاطع فولادی در پروژه‌های عمرانی ایران و جهان، تیرآهن IPE است. برای پیمانکاران، مهندسان محاسب و مدیران خرید پروژه‌ها، شناخت دقیق مشخصات متالورژیکی، ابعادی و تحمل بار این محصول، مرز بین یک سازه ایمن و اقتصادی با یک پروژه پرهزینه و ناپایدار را تعیین می‌کند.

در این مقاله تخصصی، قصد داریم با بررسی دقیق کاتالوگ‌ها، جداول استاندارد (اشتال) و وضعیت فعلی بازار آهن‌آلات، به بررسی همه‌جانبه این محصول بپردازیم تا به عنوان یک مرجع کامل برای شما عمل کند.

تیرآهن IPE چیست؟

اگر در نقشه‌های سازه یا در بازار آهن با این نام مواجه شده‌اید و می‌پرسید تیرآهن IPE چیست؟، باید به شکل هندسی و استاندارد تولید آن نگاه کنیم. کلمه IPE مخفف عبارت “I-Profile Euronorm” است. این مقطع فولادی به دلیل شباهت سطح مقطع آن به حرف انگلیسی “I”، در دسته تیرآهن‌های I شکل قرار می‌گیرد و بر اساس استانداردهای اروپایی تولید می‌شود.

مهم‌ترین مشخصه ظاهری که این تیرآهن را از سایر مقاطع متمایز می‌کند، ضخامت یکنواخت و ثابت «بال»های آن در تمام طول عرض بال است. برعکس تیرآهن‌های INP (استاندارد روسیه و چین) که ضخامت بال آن‌ها از جان تیرآهن به سمت لبه‌ها کاهش می‌یابد (حالت شیب‌دار دارد)، در تیرآهن IPE وقتی از ابتدا تا انتهای بال را نگاه می‌کنید، هیچ تغییر ضخامتی مشاهده نمی‌کنید. این یکنواختی باعث می‌شود اتصالات پیچی و جوشی با صفحات فلزی (پلیت‌ها) بسیار دقیق‌تر و ایمن‌تر انجام شود.

لیست جامع محصولات تیرآهن IPE در بازار ایران

در ادامه تکمیل مباحث تخصصی، جدولی کاربردی از پرمصرف‌ترین محصولات تیرآهن IPE موجود در بازار آهن‌آلات ایران تدوین شده است. این مقاطع بر اساس سایز (ارتفاع جان تیرآهن بر حسب میلی‌متر)، کارخانه‌های مطرح تولیدکننده و وزن تقریبی شاخه ۱۲ متری طبقه‌بندی شده‌اند.

دقت داشته باشید که اوزان درج شده بر مبنای استاندارد جدول اشتال (وزن شاخص) در نظر گرفته شده‌اند و محصولات کارخانه‌های مختلف (به اصطلاح تیرآهن‌های سبک) ممکن است بین ۵ تا ۱۵ کیلوگرم در هر شاخه تلرانس وزنی داشته باشند.

شما میتوانید با بررسی دقیق قیمت روز تیر آهن در آهن میثاق انتخاب دقیقی برای پروژه خود داشته باشید

استانداردها و مشخصات هندسی

تولید این مقطع فولادی نیازمند رعایت دقیق‌ترین تلرانس‌های ابعادی است. استانداردهای مرجع جهانی برای تولید این محصول شامل موارد زیر است:

• استاندارد ابعاد و شکل: DIN 1025-5 و EN 10365
• استاندارد تلرانس ساخت: EN 10034
• استاندارد کیفیت فولاد: EN 10025-2

این تیرآهن از دو بخش اصلی تشکیل شده است:

1. جان (Web): قسمت میانی و عمودی تیرآهن که وظیفه اصلی آن تحمل تنش‌های برشی است. ارتفاع جان، سایز اسمی تیرآهن را مشخص می‌کند (مثلاً تیرآهن ۱۶ یعنی ارتفاع جان ۱۶۰ میلی‌متر است).
2. بال (Flange): دو قسمت افقی در بالا و پایین جان که وظیفه اصلی آن‌ها تحمل گشتاور خمشی (Bending Moment) وارده بر سازه است.

ویژگی تیرآهن IPE

محبوبیت بی‌نظیر این پروفیل در بین مهندسان طراح بی‌دلیل نیست. شناخت ویژگی تیرآهن IPE به شما کمک می‌کند تا درک بهتری از رفتار آن در برابر نیروهای زلزله و بارهای ثقلی داشته باشید:

• ممان اینرسی (Moment of Inertia) بالا: به دلیل قرارگیری بهینه جرم فولاد در فواصل دور از محور خنثی (یعنی در بال‌ها)، مقاومت خمشی این تیرآهن نسبت به وزن آن بسیار عالی است.
• سهولت در اجرا و اتصالات: همان‌طور که اشاره شد، ضخامت ثابت بال‌ها، نصب اتصالات گیردار و مفصلی، پیچ و مهره کردن و جوشکاری را به شدت تسهیل و تسریع می‌کند.
• وزن استاندارد و بهینه: طراحی این پروفیل به گونه‌ای است که با کمترین میزان مصرف فولاد، بالاترین استحکام سازه‌ای را ارائه می‌دهد که منجر به سبک‌سازی اسکلت ساختمان می‌شود.
• تنوع ابعادی گسترده: تولید در سایزهای متنوع، دست مهندس محاسب را برای انتخاب اقتصادی‌ترین مقطع باز می‌گذارد.

انواع تیرآهن IPE

برای پاسخ به نیازهای متنوع پروژه‌ها، کارخانه‌های ذوب و نورد، این محصول را در دسته‌بندی‌های مختلفی تولید می‌کنند. برای درک بهتر انواع تیرآهن IPE، آن‌ها را از دو منظر «سایز» و «گرید فولاد» بررسی می‌کنیم:

الف) انواع بر اساس سایز (ارتفاع)

این محصولات در سایزهای استاندارد ۸۰ تا ۶۰۰ میلی‌متر تولید می‌شوند. در بازار ایران، سایزهای ۱۲۰ تا ۳۰۰ بیشترین کاربرد را دارند و به صورت شاخه‌های ۱۲ متری (و گاهاً ۶ متری یا ۱۴ متری برای مصارف خاص) عرضه می‌شوند.

ب) انواع بر اساس گرید آلیاژی (مقاومت)

1. گرید ST37 (فولاد نرمه ساختمانی): پرکاربردترین نوع در ساختمان‌سازی متداول است. تنش تسلیم (Yield Strength) آن حدود ۲۳۵ مگاپاسکال می‌باشد و جوش‌پذیری بسیار خوبی دارد.
2. گرید ST44: مقاومت بالاتری نسبت به ST37 دارد و در سازه‌هایی که نیاز به تحمل بار بیشتر با ضخامت کمتر است، استفاده می‌شود.
3. گرید ST52 (فولاد پرمقاومت صنعتی): با تنش تسلیم حدود ۳۵۵ مگاپاسکال، برای پروژه‌های سنگین صنعتی، ساخت سوله با دهانه‌های بزرگ، پل‌سازی و استراکچر ماشین‌آلات سنگین به کار می‌رود.

ج) انواع بر اساس وزن بازار (سبک و استاندارد)

در بازار ایران، اصطلاحات «تیرآهن استاندارد» (منطبق بر وزن جدول اشتال) و «تیرآهن سبک» (تولید شده با ضخامت‌های حداقل مجاز تلرانس برای کاهش قیمت) بسیار رایج است که خریدار باید به آن دقت کند.

تیرآهن IPE چیست و کاربردهای آن در صنعت ساختمان

اکنون که با ساختار آن آشنا شدیم، باید بدانیم که تیرآهن IPE چیست و کاربردهای آن در دنیای واقعی چگونه تعریف می‌شود. این مقطع به دلیل تحمل عالی در برابر نیروهای کششی و فشاری، کاربردهای وسیعی دارد:

• ستون‌های اصلی و فرعی ساختمان: به صورت تکی یا به صورت مقاطع مرکب (دوبل کردن دو تیرآهن با ورق‌های تقویتی) برای انتقال بار طبقات به فونداسیون.
• تیرهای اصلی (شاه‌تیر یا Girder): اعضای افقی اصلی که بار سقف را تحمل کرده و به ستون‌ها منتقل می‌کنند.
• تیرهای فرعی (تیرچه یا Joist): شبکه‌بندی بین شاه‌تیرها برای اجرای سقف‌های طاق ضربی، کامپوزیت و عرشه فولادی.
• ساخت خرپا (Truss): استفاده در اعضای کششی و فشاری خرپاهای سقف سوله‌ها و انبارها.
• پل‌سازی: در ساخت پل‌های فلزی عابر پیاده و شاسی پل‌های ماشین‌رو سبک.
• پروژه‌های صنعتی: ساخت شاسی ماشین‌آلات، پایپ‌رک‌ها (Pipe Racks) در پالایشگاه‌ها و دکل‌های خاص.

جدول مشخصات، ابعاد و وزن استاندارد (جدول اشتال)

مهم‌ترین ابزار یک مهندس و خریدار، جدول استاندارد وزن است. محاسبه وزن هر شاخه از طریق فرمول ریاضی زیر انجام می‌شود:

Wtotal=w×L

که در آن Wtotal​ وزن کل شاخه (کیلوگرم)، w وزن یک متر طول بر اساس جدول اشتال (کیلوگرم بر متر) و L طول شاخه (معمولاً ۱۲ متر) است.

بررسی تخصصی عوامل مؤثر بر قیمت تیرآهن IPE

برای یک خرید هوشمندانه، پیش‌بینی روند بازار الزامی است. قیمت روز تیرآهن IPE تحت تأثیر شبکه پیچیده‌ای از متغیرهای کلان و خرد قرار دارد:

• قیمت جهانی سنگ آهن و شمش (بیلت): ماده اولیه تولید تیرآهن، بیلت فولادی است. نوسانات بازار جهانی (بورس فلزات لندن LME) مستقیماً بر قیمت تمام شده در ایران تأثیر می‌گذارد.
• نرخ ارز (دلار): به دلیل صادرات محور بودن صنعت فولاد، قیمت پایه آهن‌آلات در بورس کالا با ضریبی از نرخ دلار نیمایی و بازار آزاد کشف می‌شود.
• عرضه و تقاضا در بورس کالا: رقابت خریداران در روزهای عرضه ذوب آهن اصفهان در بورس کالا، تعیین‌کننده قیمت پایه در بازار آزاد آهن (مانند بازار شادآباد و آهن‌مکان) است.
• وزن و برند سازنده: طبیعتاً تیرآهن ذوب آهن اصفهان به دلیل وزن بالاتر (استاندارد) و کنترل کیفیت سخت‌گیرانه‌تر، گران‌تر از نمونه‌های سبک‌وزن سایر کارخانه‌هاست.
• هزینه‌های انرژی و حمل‌ونقل: قطعی برق کارخانه‌ها در تابستان و محدودیت گاز در زمستان، تولید را کاهش داده و با ایجاد شوک عرضه، قیمت‌ها را بالا می‌برد. همچنین هزینه باربری از مبدأ کارخانه تا محل پروژه عامل مهمی در قیمت تمام‌شده است.

بررسی تخصصی عوامل مؤثر بر قیمت تیرآهن IPE

برای یک خرید هوشمندانه، پیش‌بینی روند بازار الزامی است. قیمت روز تیرآهن IPE تحت تأثیر شبکه پیچیده‌ای از متغیرهای کلان و خرد قرار دارد:

• قیمت جهانی سنگ آهن و شمش (بیلت): ماده اولیه تولید تیرآهن، بیلت فولادی است. نوسانات بازار جهانی (بورس فلزات لندن LME) مستقیماً بر قیمت تمام شده در ایران تأثیر می‌گذارد.
• نرخ ارز (دلار): به دلیل صادرات محور بودن صنعت فولاد، قیمت پایه آهن‌آلات در بورس کالا با ضریبی از نرخ دلار نیمایی و بازار آزاد کشف می‌شود.
• عرضه و تقاضا در بورس کالا: رقابت خریداران در روزهای عرضه ذوب آهن اصفهان در بورس کالا، تعیین‌کننده قیمت پایه در بازار آزاد آهن (مانند بازار شادآباد و آهن‌مکان) است.
• وزن و برند سازنده: طبیعتاً تیرآهن ذوب آهن اصفهان به دلیل وزن بالاتر (استاندارد) و کنترل کیفیت سخت‌گیرانه‌تر، گران‌تر از نمونه‌های سبک‌وزن سایر کارخانه‌هاست.
• هزینه‌های انرژی و حمل‌ونقل: قطعی برق کارخانه‌ها در تابستان و محدودیت گاز در زمستان، تولید را کاهش داده و با ایجاد شوک عرضه، قیمت‌ها را بالا می‌برد. همچنین هزینه باربری از مبدأ کارخانه تا محل پروژه عامل مهمی در قیمت تمام‌شده است.
