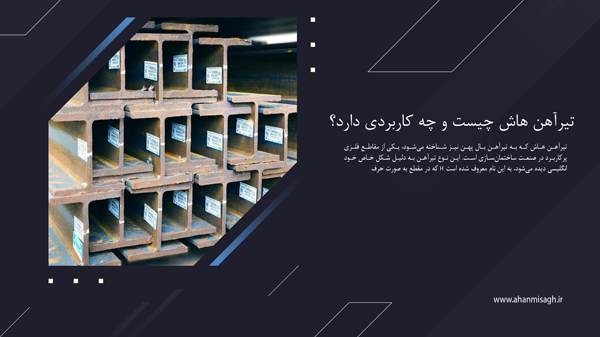

تیرآهن هاش چیست و چه کاربردی دارد؟

در دنیای مهندسی عمران و طراحی سازه‌های فولادی، انتخاب مقطع مناسب برای تحمل بارهای محوری و خمشی، مرز بین پایداری و فروپاشی یک ساختمان را تعیین می‌کند. یکی از قدرتمندترین و استراتژیک‌ترین مقاطع فولادی که توانسته تحولی عظیم در ساخت آسمان‌خراش‌ها، پل‌های سنگین و سازه‌های صنعتی ایجاد کند، تیرآهن هاش (H-Beam) یا مقطع بال‌پهن است. برای مهندسان محاسب، پیمانکاران و مدیران تامین پروژه، درک دقیق این مسئله که تیرآهن هاش چیست و چه تفاوت بنیادینی با تیرآهن‌های معمولی (I-Beam) دارد، یک ضرورت انکارناپذیر است. در این مقاله تخصصی از بخش مهندسی آهن میثاق، با تکیه بر استانداردهای بین‌المللی مانند DIN آلمان و تحلیل‌های استاتیکی، به معرفی تیر اهن هاش پرداخته و کاربرد تیر آهن هاش را از منظر ظرفیت باربری بررسی خواهیم کرد.

تیرآهن هاش یا بال پهن چیست؟

 تیرآهن هاش یا همان تیرآهن بال پهن، نوعی تیرآهن است که دارای بال‌های پهن‌تری نسبت به سایر انواع تیرآهن‌ها است. این نوع تیرآهن به دلیل بال‌های پهن خود، توانایی بیشتری در تحمل بارهای افقی و عمودی دارد. مقطع H شکل این تیرآهن باعث می‌شود که نیروها به طور یکنواخت‌تری توزیع شده و ساختار سازه با استحکام بیشتری حفظ شود. این نوع تیرآهن به دلیل طراحی منحصربه‌فرد خود در پروژه‌هایی که نیاز به پایداری و تحمل بارهای سنگین دارند، به‌ ویژه در ستون‌ها و تیرهای اصلی ساختمان‌ها به کار می‌رود.

 یکی از مزایای بزرگ تیرآهن هاش در مقایسه با تیرآهن معمولی این است که ضخامت بال‌های آن نسبت به هم یکسان‌تر است. این ویژگی باعث می‌شود که توزیع نیروها در این نوع تیرآهن بهتر انجام شود و تحمل بارهای سنگین‌تری را داشته باشد. به همین دلیل تیرآهن هاش در ساخت پل‌ها، برج‌ها و سوله‌های بزرگ کاربرد فراوانی دارد.

مشخصات فنی تیر اهن هاش؛ تحلیل عددی خانواده HE

هنگامی که از مشخصات فنی تیر اهن هاش صحبت می‌کنیم، با یک محصول واحد روبرو نیستیم، بلکه با خانواده‌ای از مقاطع فولادی تحت استاندارد اروپا (Euronorm) مواجهیم که بر اساس ضخامت جان و بال، به سه دسته اصلی تقسیم می‌شوند. آشنایی با این دسته‌بندی برای بهینه‌سازی وزن سازه در نرم‌افزارهای طراحی (مانند ETABS یا SAP2000) الزامی است:

۱. تیرآهن HEA (هاش سبک – IPBl): این مقطع دارای نازک‌ترین بال و جان در میان خانواده هاش است. وزن کمتری دارد و برای دهانه‌هایی که بار محوری شدیدی ندارند استفاده می‌شود. مطابق استاندارد DIN 1025-3 تولید می‌گردد.

۲. تیرآهن HEB (هاش متوسط/استاندارد – IPB): این مقطع رایج‌ترین نوع هاش در بازار ایران است. عرض بال دقیقاً با ارتفاع مقطع برابر است. مطابق استاندارد DIN 1025-2 نورد می‌شود و تعادل عالی بین وزن و ظرفیت باربری ارائه می‌دهد.

۳. تیرآهن HEM (هاش فوق سنگین – IPBv): ضخیم‌ترین و سنگین‌ترین مقطع هاش است. ضخامت بال‌ها در این مدل به شدت افزایش یافته و برای پایه‌های پل، سازه‌های دریایی و ستون‌های طبقات همکف برج‌های بلند مرتبه استفاده می‌شود. استاندارد مرجع آن DIN 1025-4 است.

برای بررسی دقیق مقادیر عددی، در جدول زیر مشخصات فنی سایز ۲۰۰ (ارتفاع اسمی ۲۰۰ میلی‌متر) را در هر سه نوع مقایسه کرده‌ایم:

ویژگی‌های انواع تیرآهن هاش

 تیرآهن‌های هاش در انواع و ابعاد مختلفی تولید می‌شوند که بسته به نیاز پروژه، نوع مناسبی از آن‌ها انتخاب می‌شود. تیرآهن هاش به دو دسته اصلی تقسیم می‌شود که در این بخش آن‌ها را معرفی می‌کنیم.

تیرآهن هاش سبک

 این نوع تیرآهن‌ها نسبت به نوع سنگین‌تر وزن کمتری دارند و در پروژه‌هایی که به مقاومت بالا نیاز نیست، استفاده می‌شوند. همچنین، به دلیل وزن کمتر، جابه‌جایی و نصب آن‌ها ساده‌تر و سریع‌تر انجام می‌شود.

تیرآهن هاش سنگین

 این نوع تیرآهن‌ها دارای بال‌های ضخیم‌تری هستند و در پروژه‌های سنگین مانند پل‌ها و برج‌های بلند مورد استفاده قرار می‌گیرند. تیرآهن هاش سنگین توانایی بالاتری در تحمل بارهای سنگین و فشارهای زیاد دارد و برای پروژه‌هایی که نیاز به استحکام و دوام بیشتری دارند، مناسب‌تر است.

با توجه به نوع تیرآهن مورد نظر خود میتوانید به صفحه قیمت روز تیرآهن مراحعه کنید و با کارشناسان آهن میثاق جهت مشاوره و خرید در ارتباط باشید.

مزایای استفاده از تیرآهن هاش

 استفاده از تیرآهن هاش در سازه‌ها مزایای زیادی دارد که در زیر به چند مورد از آن ها اشاره می‌کنیم:

1. تحمل بار بیشتر: به دلیل طراحی H شکل و بال‌های پهن، تیرآهن هاش قابلیت تحمل بارهای سنگین‌تری نسبت به تیرآهن‌های معمولی دارد. این ویژگی به خصوص در سازه‌هایی که نیاز به تحمل بارهای بالا دارند، اهمیت زیادی دارد.
2. کاهش نیاز به ستون‌های اضافی: به دلیل استحکام بالای تیرآهن هاش، نیاز به استفاده از تعداد بیشتری ستون در سازه‌ها کاهش پیدا می‌کند و این باعث کاهش هزینه‌های ساخت و افزایش فضای مفید در ساختمان می‌شود.
3. مقاومت بالا در برابر زلزله: تیرآهن هاش به دلیل استحکام بالایی که دارد، در سازه‌هایی که در مناطق زلزله‌ خیز ساخته می‌شوند، بسیار مؤثر است. این نوع تیرآهن باعث افزایش پایداری سازه و کاهش خسارات ناشی از زلزله می‌شود.
4. کاهش وزن کلی سازه: با استفاده از تیرآهن هاش، به دلیل تحمل بار بیشتر و نیاز کمتر به ستون‌های اضافی، وزن کلی سازه کاهش پیدا می‌کند که این امر می‌تواند تأثیر مثبتی روی هزینه‌های ساخت و نگهداری داشته باشد.

کاربرد تیر آهن هاش در مهندسی عمران و صنعت

سوال کلیدی بعدی این است که کاربرد تیر آهن هاش دقیقاً کجاست و چرا مهندسان حاضرند هزینه بیشتری برای خرید این مقطع نسبت به IPE پرداخت کنند؟ پاسخ در “مقاومت در برابر کمانش” نهفته است.

در طراحی سازه‌های فولادی، ستون‌ها تحت بارهای فشاری محوری (Axial Compression) قرار دارند. مهم‌ترین عامل خرابی یک ستون، لهیدگی نیست، بلکه پدیده “کمانش” (Buckling) است؛ یعنی ستون قبل از رسیدن به حد تسلیم متریال، در راستای محور ضعیف خود خم شده و می‌شکند. تیرآهن‌های معمولی (I-Beam) به دلیل عرض کم بال‌ها، در محور YYY (محور ضعیف) بسیار آسیب‌پذیر هستند و شعاع ژیراسیون پایینی دارند.

اما تیرآهن هاش با بال‌های پهن خود، این ضعف استاتیکی را جبران کرده است. کاربردهای اصلی آن عبارتند از:

• ستون اصلی برج‌ها و ساختمان‌های بلندمرتبه: به دلیل تحمل عالی لنگرهای خمشی دو محوره و بارهای ثقلی شدید.
• پالایشگاه‌ها و پتروشیمی‌ها: ساخت ساپورت‌های سنگین صنعتی (Pipe Racks) که نیاز به پایداری جانبی بالا در برابر باد و زلزله دارند.
• پل‌سازی و زیرساخت: استفاده به عنوان شاه‌تیر (Main Girder) در پل‌های مرکب، به دلیل مقاومت بالا در برابر خستگی (Fatigue) تحت بارهای دینامیکی ترافیک.
• سوله‌های سنگین جرثقیل‌دار: ستون‌هایی که باید لنگر ناشی از ترمز جرثقیل‌های سقفی با تناژ بالا (مثلاً ۵۰ تن به بالا) را تحمل کنند.
