در دنیای صنعت، جایی که سیالات داغ و تحت فشار بالا جریان دارند یا سازهها نیازمند مقاومت فوقالعاده در برابر بارهای سنگین و شرایط محیطی سخت هستند، انتخاب لوله مناسب تنها به قطر یا قیمت محدود نمیشود. در چنین سناریوهای حیاتی، هر میلیمتر ضخامت دیواره لوله میتواند تفاوت بزرگی در ایمنی، دوام و عملکرد سیستم ایجاد کند. اینجاست که اهمیت لولههای فولادی با ضخامت بالا، که با نامهای لوله گوشتدار، لوله گوشتی یا لوله ضخیم بار شناخته میشوند، نمایان میگردد. این لولهها به دلیل ضخامت قابل توجه دیواره، انتخابی ایدهآل برای کاربردهای تحت فشار، دماهای بالا و محیطهای خورنده به شمار میآیند.

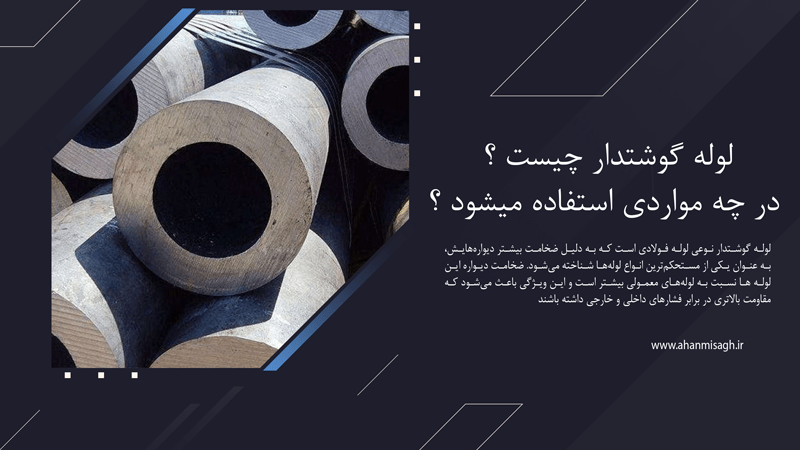

لوله گوشتدار چیست؟
لوله گوشتدار نوعی لوله فولادی است که نسبت قطر آن به ضخامت دیوارهاش کمتر از ۲۰ میباشد. این تعریف فنی، وجه تمایز اصلی این لولهها از لولههای فولادی نازک است که ضخامت دیوارهی کمتری دارند. به طور کلی، لوله گوشتدار به لولههای فولادی با ضخامت بالای ۲۰ میلیمتر نیز گفته میشود، هرچند ضخامت مورد نیاز میتواند بسته به پروژه متفاوت باشد. این لولهها به دلیل ضخامت بالا، وزن بیشتری نسبت به لولههای جدار نازک دارند.
اکثر لولههای گوشتدار از نوع لولههای بدون درز (مانیسمان) هستند. نبود درز جوشکاری، در کنار ضخامت زیاد، به استحکام و مقاومت فوقالعادهی آنها کمک میکند.
لوله گوشتدار معمولاً برای جایی استفاده میشود که فشار و دمای بالا وجود دارد، مثل خطوط انتقال بخار. این نوع لولهها با اصطلاح “Thick Wall Pipe” نیز شناخته میشوند.
نحوه تولید لوله گوشتدار
تولید لولههای گوشتدار فرآیندی تخصصی است که عمدتاً بر پایه روش تولید لولههای بدون درز مانیسمان صورت میگیرد. ماده اولیه اصلی در تولید این لولهها، شمش فولادی است.
روش تولید لوله بدون درز (مانیسمان): این روش اصلی برای تولید لولههای گوشتدار است و طی چندین مرحله انجام میشود:
- آمادهسازی بیلت: تهیه شمش فولادی استوانهای.
- گرمایش: شمش تا دمای مناسب برای شکلپذیری گرم میشود.
- سوراخ کردن: با استفاده از سنبه، سوراخی یکنواخت در مرکز شمش گرم شده ایجاد میشود تا به استوانهای توخالی تبدیل شود. اندازه سوراخ به ابعاد نهایی لوله بستگی دارد.
- نورد و اندازه کردن: استوانه توخالی با استفاده از غلتکها کشیده شده و شکل داده میشود. این مرحله به مسطح و همگنسازی لوله کمک کرده و طول لوله را افزایش و ضخامت آن را تنظیم میکند. در اثر نیروی کششی اعمال شده، از تغییر شکل و خمیدگی لوله جلوگیری میشود.
- عملیات حرارتی: لوله بدون درز تحت عملیات حرارتی مختلف مانند آنیلینگ یا نرمال کردن قرار میگیرد تا خواص مکانیکی آن بهبود یابد.
- تکمیل کار: شامل فرآیندهایی مانند صافکاری، برش لوله به طولهای مورد نظر، بستهبندی، و بازرسی نهایی است. ضایعات داخلی ممکن است با اسیدشویی پاک شوند و برای براق شدن از روغنکاری و پولیشکاری استفاده میشود.
روش تولید لوله درزدار (برای ضخامتهای کمتر): گرچه کمتر رایج است، اما لولههای گوشتدار با ضخامتهای پایینتر نیز میتوانند به روش درزدار تولید شوند. در این روش، شمش به ورق تبدیل شده (ممکن است نورد گرم یا سرد باشد)، سپس ورق خم شده و به شکل استوانه درمیآید. درز ایجاد شده با روشهای جوشکاری مختلف (مانند ERW، SAW، HFIW) از بین برده میشود. این روش شامل صافکاری، عملیات حرارتی احتمالی، و تکمیل کار نیز میشود. نکته مهم این است که با افزایش ضخامت، جوشکاری درزدار دشوارتر میشود و استحکام کافی را در دیواره بسیار ضخیم ایجاد نمیکند. این تفاوت در روش تولید (نورد گرم برای ضخیم و نورد سرد برای نازک) یکی از عوامل کلیدی در تشخیص لوله گوشتدار اصلی است.
عناصر تشکیل دهنده لوله گوشتدار
مشخصات و ویژگیهای کلیدی لوله گوشتدار
ویژگیهای منحصر به فرد لولههای گوشتدار که ناشی از ضخامت بالا، روش تولید و ترکیب آلیاژی آنهاست، این لولهها را برای کاربردهای خاص و حیاتی مناسب میسازد:
- قابلیت تحمل فشارهای بسیار بالا: این مهمترین مزیت لوله گوشتدار است و دلیل اصلی استفاده از آن در سیستمهای پرفشار است.
- قابلیت تحمل دماهای بالا: برای انتقال سیالات داغ و استفاده در سیستمهای حرارتی مناسب هستند.
- استحکام و مقاومت بالا: در برابر بارهای سنگین، ضربه و سوراخ شدن مقاومت خوبی دارند.
- مقاومت عالی در برابر خوردگی و زنگزدگی: به دلیل ترکیب آلیاژی و پوششهای احتمالی، در محیطهای خورنده دوام بالایی دارند.
- سختی بالا: مقاومت در برابر سایش را افزایش میدهد.
- دقت ابعادی خوب: به انطباقپذیری در سیستمها کمک میکند.
- ماندگاری و طول عمر طولانی: به دلیل دوام بالا و مقاومت در برابر تخریب، عمر مفید زیادی دارند.
- مقاوم در برابر خوردگی ناشی از ترکهای ایجاد شده در حین تنشها.
- سازگاری با شرایط آب و هوایی مختلف و سخت.
وزن لوله گوشتدار
- لولههای گوشتدار وزن بالایی دارند.
- میتوانید از جدول سایز لوله گوشتی برای محاسبه وزن هر متر لوله استفاده کنید.
- فرمول محاسبه وزن لوله گوشتی طبق یکی از منابع به شرح زیر است:
وزن لوله گوشتی= ۰.۱۴۷ * ضخامت * ( ضخامت – قطر بیرونی ).
ابعاد و سایزبندی لوله گوشتدار
لولههای گوشتدار با ضخامتهای متنوعی تولید و عرضه میشوند. منابع ضخامتهای رایج بین ۲ تا ۸۰ میلیمتر را ذکر کردهاند. ضخامتهای ۲۵، ۳۰، ۳۵، ۳۸، ۴۰ و ۷۰ میلیمتر از پرفروشترین ضخامتها در بازار هستند. این لولهها معمولاً بر اساس سایز و ضخامتشان نامگذاری میشوند، مثلاً “لوله گوشتدار ۲۵ میل”. علاوه بر ضخامت، قطر داخلی و خارجی نیز مشخصات مهمی هستند. یک منبع قطر خارجی ۲۲۰ میلیمتر و قطر داخلی ۸۰ میلیمتر را به عنوان نمونه ذکر کرده است. ضخامت تقریبی لوله را میتوان با کم کردن قطر داخلی از قطر خارجی به دست آورد. تعیین ابعاد لوله گوشتی، کاربرد آن را مشخص میکند.
استانداردهای لوله گوشتدار
کاربردهای گسترده لوله گوشتدار در صنایع مختلف
به دلیل ویژگیهای بارز مانند استحکام، دوام، و مقاومت در برابر فشار، دما و خوردگی، لولههای گوشتدار کاربردهای بسیار متنوع و حیاتی در صنایع گوناگون دارند. برخی از مهمترین این کاربردها عبارتند از:
- صنایع نفت، گاز و پتروشیمی: نقش اساسی در انتقال نفت خام، گاز طبیعی، فرآوردههای نفتی و مواد شیمیایی دارند. به ویژه در پروژههای حفاری دریایی و زمینی و پایدارسازی دیواره چاه به کار میروند.
- سیستمهای هیدرولیک و پنوماتیک: برای انتقال روغن و سیالات تحت فشار بالا در ماشینسازی و تجهیزات صنعتی استفاده میشوند.
- ساخت و ساز و پروژههای عمرانی: در ساخت سازههای فلزی عظیم مانند ستونها، پلها، اسکلهها، جادهها، و پشتیبانی شمعبندی فونداسیون به کار میروند. استحکام بالای آنها در سازههایی نظیر آسمانخراشها و تونلها حیاتی است.
- انتقال سیالات در مسافتهای طولانی: مانند سیستمهای آبرسانی شهری، روستایی و کشاورزی، و خطوط انتقال آب و فاضلاب.
- صنایع نیروگاهی و سیستمهای حرارتی/خنککننده: برای انتقال بخار، گازهای داغ، و سیالات خنککننده تحت فشار و دما بالا در نیروگاهها، مبدلهای حرارتی و کورهها استفاده میشوند.
- صنعت ماشینسازی و خودروسازی: در تولید قطعات اصلی خودرو مانند لولههای اگزوز و یاتاقانهای اتومبیل و همچنین انتقال سیالات داخلی خودرو به کار میروند.
- سیستم ایمنی و اطفای حریق: برای انتقال سریع و مطمئن آب و مواد خاموشکننده در شرایط اضطراری استفاده میشوند.
- صنعت برق و آبیاری کشاورزی.
- کاربردهای دریایی: در سازههای دریایی، سکوهای نفتی و کشتیسازی به دلیل مقاومت در برابر خوردگی آب شور.
- صنایع معدن: برای استحکامبخشی معادن و انتقال مواد معدنی.
- کاربردهای متفرقه: مانند ساخت داربست متحرک یا میله پرچم.
ابعاد لوله گوشتدار نقش مهمی در تعیین کاربرد آن دارد؛ به عنوان مثال، سایزهای کوچک در خودروسازی و انتقال سیالات درون خودرو و سایزهای بزرگتر در انتقال سیالات با حجم بالا در صنعت و پالایشگاهها استفاده میشوند.
مزایا و معایب استفاده از لولههای گوشتدار
همانند هر محصول صنعتی دیگری، لولههای گوشتدار نیز در کنار مزایای فوقالعادهای که دارند، دارای محدودیتهایی نیز هستند که در کاربرد عملی باید در نظر گرفته شوند.
مزایا:
- استحکام و مقاومت بینظیر
- دلیل استفاده در شرایط سخت.
- قابلیت تحمل فشار و دمای بسیار بالا.
- مقاومت بالا در برابر خوردگی و سایش
- افزایش عمر مفید در محیطهای تهاجمی.
- دوام و ماندگاری طولانی
- هزینههای نگهداری و تعویض.
- سازگاری با شرایط آب و هوایی سخت.
معایب
- وزن بالا: به دلیل ضخامت زیاد، حمل و نقل و نصب آنها میتواند دشوار و نیازمند تجهیزات و برنامهریزی خاص باشد. این وزن در برخی سازهها که نیاز به کاهش وزن دارند، یک محدودیت محسوب میشود.
- دشواری در جوشکاری و اتصال: به دلیل ضخامت بالا، به روشهای رایج قابل جوشکاری نیستند و نیاز به تکنیکهای خاص و حرفهای دارند.
- دشواری در برشکاری: نیاز به روشهای مخصوصی برای برش دارند.
- نیاز به مواد اولیه زیاد: فرآیند تولید آنها مواد بیشتری مصرف میکند.
- هزینه بالاتر: به دلیل وزن بیشتر و فرآیندهای تولید، قیمت آنها نسبت به لولههای نازکتر بالاتر است.
- کاهش ظرفیت داخلی: با افزایش ضخامت دیواره، قطر داخلی کاهش مییابد که میتواند برای سیستمهایی با نیاز به دبی بالا محدودیت ایجاد کند.
- دسترسی محدودتر: تهیه آنها، به ویژه در ابعاد سفارشی، ممکن است زمانبرتر باشد.
با این حال، در بسیاری از کاربردهای حیاتی، مزایای این لولهها بر معایبشان برتری دارد و آنها را به گزینهای ضروری تبدیل میکند.
نحوه تشخیص لوله گوشتدار اصلی
برای تشخیص لوله گوشتدار، به خصوص از لولههای نازکتر، چندین روش وجود دارد:
بررسی ضخامت: بارزترین نشانه، ضخامت قابل توجه دیواره است که میتواند از چند میلیمتر تا چند سانتیمتر متغیر باشد. میتوانید با کم کردن قطر داخلی از قطر خارجی، ضخامت تقریبی را محاسبه کنید. یک قاعده کلی این است که لولههایی که نسبت قطر به ضخامت آنها کمتر از ۲۰ باشد، گوشتدار محسوب میشوند.
روش تولید: لولههای گوشتدار اصلی (ضخیم) معمولاً با روش نورد گرم و بدون درز تولید میشوند. در حالی که لولههای نازکتر اغلب با نورد سرد ساخته میشوند. توجه به این فرآیند تولید میتواند در تشخیص کمک کننده باشد.
ظاهر (معمولاً بدون درز): اغلب لولههای گوشتدار از نوع مانیسمان و بدون درز هستند.
برای تشخیص دقیقتر و اطمینان از کیفیت و اصالت، مشاوره با متخصصان در این حوزه توصیه میشود.
عوامل موثر بر قیمت لوله گوشتدار
قیمت لوله گوشتدار ثابت نیست و تحت تأثیر عوامل متعددی قرار دارد:
وزن و ضخامت لوله: هرچه ضخامت و در نتیجه وزن بیشتر باشد، قیمت بالاتر خواهد بود.
نوع استاندارد لوله: استانداردهای مختلف ممکن است بر قیمت تأثیر بگذارند.
مشخصات شیمیایی و مکانیکی آلیاژ: ترکیب عناصر تشکیلدهنده و کیفیت فولاد مورد استفاده بر قیمت تأثیرگذار است.
شرایط بازار جهانی فلزات و فولاد: نوسانات قیمت مواد اولیه در بازارهای جهانی مستقیماً بر قیمت لوله تأثیر میگذارد.
میزان عرضه و تقاضا.
نرخ ارز.
میزان و حجم لوله خریداری شده.
روش تولید لوله.
شرکت و کارخانه تولیدکننده و فروشگاههای عرضهکننده: برند و کیفیت تولیدکننده در قیمت نهایی نقش دارد.
کاربردهای لوله: کاربردهای حساس ممکن است نیاز به مشخصات دقیقتری داشته باشند که بر قیمت تأثیر میگذارد.
قیمت مواد اولیه: هزینه شمش فولادی و عناصر آلیاژی مستقیماً قیمت تمام شده را تعیین میکند.
ابعاد سفارشی: لولههای با ابعاد غیر استاندارد ممکن است هزینه تولید بالاتری داشته باشند.
برای استعلام قیمت روز و دقیق لولههای گوشتدار، تماس با کارشناسان و شرکتهای معتبر در این زمینه توصیه میشود.
تولیدکنندگان لوله گوشتدار در ایران
منابع به چند کارخانه تولیدکننده معتبر لوله گوشتدار در ایران اشاره کردهاند:
کارخانه فولاد سمنان
کارخانه پروفیل سپنتا
کارخانه فولادسازی اهواز این کارخانهها از تولیدکنندگان مهم در این حوزه هستند.
تفاوت لوله گوشتدار با لوله مانیسمان
لوله گوشتدار از جمله لولههای فولادی پرکاربرد است که به دلیل ضخامت زیاد دیواره آن به این نام شناخته میشود. اصطلاح لوله گوشتدار یا ضخیمبار به لولههایی گفته میشود که نسبت قطر به ضخامت دیوارهی آنها کمتر از ۲۰ باشد. تفاوت اصلی میان لولهی فولادی گوشتدار و لولهی فولادی نازک، ضخامت دیوارهی لوله است. این لولهها معمولاً دارای ضخامت دیوارهای بیش از ۲۰ میلیمتر هستند، اگرچه این ضخامت میتواند بسته به نیاز پروژه متفاوت باشد. لولههای گوشتدار دارای دیوارهای ضخیم هستند.
در مقابل، لوله مانیسمان به لولههای بدون درز (فاقد درز جوشکاری) اطلاق میشود که از روش نورد شمش فولاد تولید میشوند.
منابع متعددی اشاره دارند که لوله گوشتدار یک نوع یا دستهای از لولههای مانیسمان (بدون درز) محسوب میشود. این لولهها به دلیل ضخامت بالا و عدم امکان جوشکاری به روشهای رایج، معمولاً از نوع لولههای بدون درز مانیسمان هستند. بنابراین، تفاوت اصلی در نامگذاری بیشتر به ویژگی ضخامت (لوله گوشتدار) در مقابل روش تولید بدون درز (لوله مانیسمان) برمیگردد، با این حال لولههای ضخیم (گوشتدار) اغلب به روش مانیسمان (بدون درز) تولید میشوند. برخی منابع ذکر میکنند که لوله گوشتدار را میتوان به صورت درزدار نیز تولید کرد، اما این روش برای ضخامتهای بسیار بالا دشوار است و جوش تنها لایه سطحی را درگیر میکند. در تشخیص لوله گوشتدار اصلی، توجه به فرآیند تولید آن که به صورت نورد گرم است، بسیار مؤثر است.
نکات مهم در انتخاب و خرید لوله گوشتدار
انتخاب لوله گوشتدار مناسب برای یک پروژه از اهمیت بالایی برخوردار است و عدم توجه به الزامات فنی و استانداردها میتواند منجر به کاهش عمر مفید سیستم و افزایش هزینهها شود. در انتخاب و خرید لوله گوشتدار باید به نکات و عوامل مختلفی توجه کرد:
- ضخامت و ابعاد مورد نیاز: ضخامت دیواره لوله مهمترین ویژگی آن است و بسته به کاربرد و میزان فشار یا بار مورد نیاز، ضخامت و ابعاد مناسب باید انتخاب شود. ضخامتهای رایج در بازار بین ۲۵ تا ۷۰ میلیمتر است. تشخیص لوله گوشتدار با توجه به ضخامت آن انجام میشود.
- جنس و آلیاژ تشکیلدهنده: لولههای گوشتدار از فولاد کربنی یا آلیاژی ساخته میشوند و ترکیب عناصر آلیاژی مانند نیکل، کروم، مولیبدن، منگنز و… بر خواص مکانیکی و مقاومت آنها در برابر خوردگی، سختی و دماهای بالا تأثیر میگذارد. برای کاربردهای حساس، اغلب از فولاد ضد زنگ استفاده میشود تا در برابر رطوبت و خوردگی مقاوم باشد.
- استانداردهای تولید: استفاده از استانداردهای بینالمللی مانند ASTM (مانند A106، A53)، API 5L، EN 10216، JIS G3454 و GB 5310 در فرآیند ساخت، کیفیت، ایمنی و عملکرد بهینه لوله را تضمین میکند. استاندارد ASTM A105 نیز در تولید لوله گوشتدار استفاده میشود. شناخت استاندارد ASTM برای شناخت آلیاژ سازنده لوله فولادی به کار میرود.
- فشار کاری و شرایط محیطی: لولههای گوشتدار برای تحمل فشارها و دماهای بسیار بالا، ضربات مکانیکی و شرایط محیطی خورنده طراحی شدهاند. انتخاب لوله مناسب به نوع سیال، دما، فشار و شرایط محیطی پروژه بستگی دارد.
- وزن لوله: به دلیل ضخامت بالا، لولههای گوشتدار وزن زیادی دارند. این وزن بالا بر حمل و نقل و نصب تأثیر میگذارد و در سازههایی که نیاز به کاهش وزن دارند، کاربرد آنها محدود میشود. جدول سایز لوله گوشتی میتواند به محاسبه وزن هر متر لوله کمک کند.
- قابلیت اتصال و برشکاری: لولههای گوشتدار معمولاً قابلیت جوشکاری با روشهای رایج را ندارند و اتصال آنها ممکن است دشوار باشد. همچنین، برشکاری آنها کار سختی است و نیاز به روشهای مخصوصی دارد.
- قیمت و هزینه: قیمت لوله گوشتدار تحت تأثیر عوامل متعددی از جمله نوع استاندارد، وزن و ضخامت، مشخصات شیمیایی و مکانیکی، شرایط بازار جهانی، عرضه و تقاضا، نرخ ارز، حجم خرید، روش تولید، شرکت تولیدکننده و قیمت مواد اولیه قرار دارد. به دلیل نیاز به مواد اولیه زیاد و ضخامت بالا، قیمت بالاتری نسبت به لولههای با ضخامت کمتر دارند.
- مشاوره و خرید از منابع معتبر: برای انتخاب صحیح و اطمینان از استاندارد بودن لولهها، مشاوره فنی و خرید از شرکتها و تولیدکنندگان معتبر توصیه میشود. تولیدکنندگان برتر در ایران شامل کارخانه فولاد سمنان، کارخانه پروفیل سپنتا و کارخانه فولادسازی اهواز هستند.
در نهایت، انتخاب لوله گوشتدار مناسب نیازمند توجه دقیق به نیازهای پروژه، ویژگیهای فنی لوله و استانداردهای مربوطه است.
جمعبندی
لوله گوشتدار یا لوله فولادی ضخیم، به دلیل ضخامت بالای دیواره و ویژگیهای مکانیکی و شیمیایی برجسته ناشی از ترکیب آلیاژی و فرآیند تولید (عموماً بدون درز و نورد گرم)، یکی از کاربردیترین انواع لوله در صنایع سنگین و پروژههای حیاتی است. قابلیت تحمل فشار و دمای بسیار بالا، مقاومت عالی در برابر خوردگی و سایش، استحکام بینظیر و دوام طولانی، این لولهها را به انتخابی ضروری برای کاربردهایی نظیر انتقال نفت و گاز، سازههای عظیم ساختمانی، سیستمهای هیدرولیک و نیروگاهها تبدیل کرده است.
اگرچه چالشهایی مانند وزن بالا، دشواری در حمل و نقل، برشکاری و جوشکاری، و هزینه نسبتاً بالاتر از معایب آنها محسوب میشود، اما مزایای لولههای گوشتدار در کاربردهای خاص و حساس صنعتی، این محدودیتها را توجیه میکند. انتخاب لوله گوشتدار مناسب نیازمند توجه به عواملی مانند نوع سیال، دما، فشار، شرایط محیطی، استانداردها و بودجه پروژه است. مشاوره با متخصصان و خرید از مراکز معتبر، اطمینان از کیفیت و عملکرد بهینه این محصول حیاتی را تضمین میکند.
