آیا تا به حال با نام «پروفیل سی پرلین» در پروژههای ساختمانی یا صنعتی برخورد کردهاید اما دقیق نمیدانستید چه کاربردی دارد؟ این مقاطع فولادی سبک اما مستحکم، یکی از اجزای کلیدی در ساخت سازههای فلزی مدرن هستند. در این مطلب، بهصورت کامل و تخصصی به بررسی پروفیل سی پرلین میپردازیم؛ از ساختار و انواع آن گرفته تا مزایا، کاربردها و نکات فنی مهم در انتخاب و استفاده. اگر به دنبال اطلاعات دقیق و کاربردی درباره این عضو مهم سازهای هستید، تا پایان این مطلب همراه ما باشید
معرفی پروفیل پرلین
پروفیل پرلین (Purlin) یکی از انواع مقاطع فولادی سرد نورد شده است که به عنوان تکیهگاه پوشش سقف و دیوارههای جانبی در سازههای فلزی استفاده میشود. این پروفیلها معمولاً در دو نوع پرلین C (سی) و پرلین Z (زد) تولید میشوند و به دلیل استحکام بالا، وزن مناسب و نصب آسان، یکی از گزینههای پرکاربرد در پروژههای عمرانی، صنعتی و ساختمانی محسوب میشوند.
بنابرا گفته سایت aisc.org
پروفیلهای C شکل به دلیل طراحی مهندسی شده خود، در برابر بارهای خمشی و فشاری مقاومت بالایی دارند و در صنایع ساختمانی، پلسازی و ماشینآلات سنگین به طور گسترده به کار میروند.

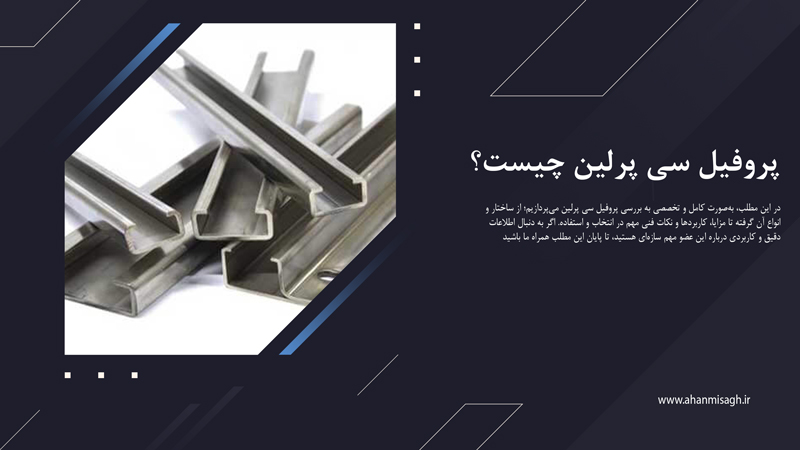

پروفیل C چیست ؟
پروفیل سی معمولاً با نام پروفیل سی پرلین نیز شناخته میشود. دلیل این نامگذاری، شباهت شکل ظاهری آن به حرف انگلیسی C است. این پروفیل در واقع نوعی تیرچه است. پروفیل سی پرلین یکی از انواع پروفیلهای باز به حساب میآید. این پروفیلها دارای دو لبه و دو فلنج هستند. فلنجها حلقههای مدور آهنی هستند که وجود آنها در مقاطع فولادی باعث افزایش استحکام آنها میشود.
پایه تولید پروفیل سی در برخی موارد ورقهای گالوانیزه و در برخی دیگر ورقهای فولادی است. معمولاً این پروفیلها به نحوی ساخته میشوند که در برابر زنگزدگی و رطوبت مقاوم باشند. این ویژگی باعث ماندگاری بالای آنها میشود.
تفاوت پروفیلهای سی پرلین و زد پرلین
مهمترین تفاوت بین این دو نوع پرلین، در شکل مقطع آنها است:
پروفیل سی (C): دارای شکل حرف C بوده و برای استفاده در قابهای ساده و سازههایی با نیروهای متقارن مناسب است.
پروفیل زد (Z): طراحی آن به گونهای است که میتواند در هم قلاب شود و برای دهانههای بزرگتر یا سقفهایی با بارهای غیر متقارن بهکار میرود.

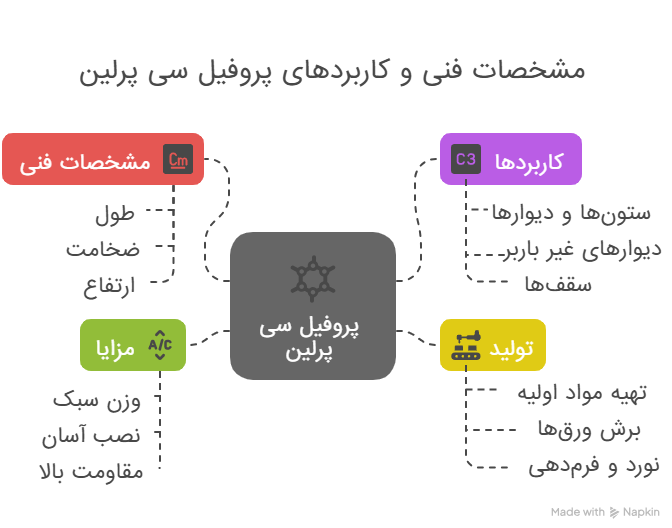

مشخصات فنی پروفیل سی پرلین
پروفیلهای سی دارای مشخصات فنی معینی هستند که در گواهیهای مربوط به آنها دقیقاً نوشته میشود. این مشخصات شامل موارد زیر است:
- طول: معمولاً ۶ متر است.
- ضخامت کلی (با علامت اختصاری T): بین ۱ تا ۴ میلیمتر است. البته منابع دیگری ضخامتها را بین ۲ تا ۴ میلیمتر یا ۲، ۲.۵، ۳، و ۴ میلیمتر یا ۲، ۲.۵، و ۳ میلیمتر ذکر کردهاند.
- ارتفاع کلی پروفیل (با علامت اختصاری H یا A): در حدود ۱۰۰ تا ۴۰۰ میلیمتر یا بین ۱۶۰ تا ۲۴۰ میلیمتر است.
- ارتفاع فلنج بالایی (با علامت اختصاری A یا B): بین ۵۰ تا ۱۰۰ میلیمتر است.
- ارتفاع فلنج پایینی (با علامت اختصاری B یا A): بین ۵۰ تا ۱۰۰ میلیمتر است.
- عرض لبه بالایی (با علامت اختصاری C1): بین ۱۵ تا ۳۰ میلیمتر است.
- عرض لبه پایینی (با علامت اختصاری C2): بین ۱۵ تا ۳۰ میلیمتر است.
- وزن هر شاخه پروفیل: معمولاً بین ۲۳ تا ۵۵ کیلوگرم است. این وزن بستگی به نوع ورق (گالوانیزه یا فولادی) و ضخامت آن دارد. برخی منابع وزن هر شاخه ۶ متری با ضخامت ۳ میلیمتر را بین ۲۳ تا ۵۵ کیلوگرم بسته به ارتفاع (۱۶۰ تا ۲۴۰ میلیمتر) آوردهاند.
انواع استاندارد پروفیل سی پرلین
جدول وزنی پروفیل سی
منابع مختلف جداول وزنی برای پروفیل سی ارائه کردهاند که شامل ارتفاع کلی، ارتفاع فلنج پایین و بالا، ضخامت و وزن مربوطه است. مثالهایی از این جدول:
پروفیل c چیست و چه کاربردی دارد؟
ستون و دیواره سازه ها
از پروفیل سی به منظور افزایش استحکام ستونهایی که دارای فاصله زیاد است استفاده میشود. علاوه بر این نیزپروفیل برای افزایش مقاومت و پوشش دادن دیوارها نیز کاربرد دارد.
دیوارهای غیر باربر
برخی از دیوارها در ساختار کلی ساختمان وزن بیشتری را تحمل میکنند. اغلب تیرها در این نوع دیوارها به کار میرود. البته به برخی از دیوارهای ساختمان به اصطلاح دیوار غیرباربر گفته میشود که در ساختمان وظایف کم اهمیت کمتری را بر عهده دارند. در ساخت این نوع دیوارها پروفیل C به کار میرود.
سقفها یا پوشش های سبک صنعتی یا نیمه صنعتی
به منظور افزایش استحکام در سقفهای شیب دار در کارخانههای کوچک، سولههای صنعتی و کارگاهها نیز از پروفیل C استفاده میشود.
ساخت و سازها
پروفیل C در ساخت و سازههای صنعتی، پروژههای کشاورزی و ساخت انبار به کار میرود.
پروفیل C چگونه تولید می شود؟
تولید پروفیل سی شامل چندین مرحله است:
- تهیه مواد اولیه: مواد اولیه اصلی برای ساخت پروفیل سی، ورقهای فولادی هستند که در برخی موارد ورق گالوانیزه نیز به کار میرود. این ورقها باید دارای ترکیبات شیمیایی و خواص مکانیکی خاصی باشند.
- برش ورقها: ورقهای فولادی با ضخامت، عرض و طول مورد نظر برش داده میشوند. این کار با استفاده از دستگاههای برش انجام میشود.
- نورد و فرمدهی: ورقهای برش خورده از دستگاههای رول فرمینگ عبور داده میشوند تا به شکل پروفیل سی درآیند. این فرآیند میتواند به روش نورد سرد یا گرم انجام شود. عملکرد اصلی دستگاههای تولید پروفیل معمولاً باید به روش سرد انجام پذیرد.
- برش نهایی: پس از فرمدهی، پروفیلها در طولهای مشخص برش داده میشوند.
- جوشکاری (در صورت لزوم): در صورت نیاز برای اتصال به قطعات دیگر یا افزودن لبهها، جوشکاری انجام میشود.
- رنگآمیزی و بستهبندی: پروفیلها تمیز شده و برای حفاظت در برابر رطوبت و زنگزدگی رنگآمیزی میشوند.
مزیت ها و کاربرد پروفیل سی چیست؟
مزایا پروفیل سی پرلین بر اساس تجارب کارفرمایان، مهندسین عمران و مجریان پروژههای عمرانی در ایران و کشورهای صنعتی، مزایای زیر برای پروفیل سی پرلین عنوان شده است:
- وزن سبک نسبت به تیرآهن
- نصب آسان و سریع
- امکان ساخت با طول سفارشی
- مقاومت بالا در برابر تنش و خمش
- کاهش هزینههای اجرایی و حملونقل
- قابل استفاده در سازههای سبک و سنگین
این مزایا، بهویژه برای پیمانکارانی که بهدنبال افزایش سرعت ساخت و کاهش هزینهها هستند، بسیار حائز اهمیت است. مزایا پروفیل سی پرلین بهویژه در پروژههای انبوهسازی، ساخت سالنهای ورزشی، انبارها و کارخانهها نمود بیشتری دارد.
استاندارد های پروفیل سی چیست؟
همچنین استانداردهایی برای تولید پروفیل سی در نظر گرفته شده است که معمولاً به ۵ دسته اصلی تقسیم میشود:
- استاندارد نوع اول: ضخامت ۳ میلیمتر، وزن ۲۳ کیلوگرم، طول ۶ متر، ارتفاع ۱۶۰ میلیمتر.
- استاندارد نوع دوم: ضخامت ۳ میلیمتر، وزن ۴۵ کیلوگرم، طول ۶ متر، ارتفاع ۱۸۰ میلیمتر.
- استاندارد نوع سوم: ضخامت ۳ میلیمتر، وزن ۴۸ کیلوگرم، طول ۶ متر، ارتفاع ۲۰۰ میلیمتر.
- استاندارد نوع چهارم: ضخامت ۳ میلیمتر، وزن ۵۱ کیلوگرم، طول ۶ متر، ارتفاع ۲۲۰ میلیمتر.
- استاندارد نوع پنجم: ضخامت ۳ میلیمتر، وزن ۵۵ کیلوگرم، طول ۶ متر، ارتفاع ۲۴۰ میلیمتر.
مقایسه پروفیل C با ناودانی و تیرآهن
نکات مهم در خرید پروفیل سی قبل از خرید
- بررسی دقیق مشخصات فنی پروفیل سی پرلین از جمله ضخامت و ابعاد
- توجه به برند تولیدکننده و استانداردهای کیفی
- دریافت مشاوره تخصصی از مراکز معتبر مانند آهن میثاق
- تحلیل نوع کاربرد و حجم بارگذاری مورد انتظار
سوالات متداول
۱. پروفیل C چیست و چه کاربردی دارد؟
پروفیل C یک پروفیل باز است که بیشتر در ساخت اسکلت سوله، سقفهای شیبدار و پروژههای صنعتی استفاده میشود.
۲. پروفیل سی پرلین چیست؟
نوعی از پروفیل C که بهعنوان عضو باربر افقی در سقف و دیواره سولهها بهکار میرود.
۳. مزایا پروفیل سی پرلین نسبت به دیگر پروفیلها چیست؟
وزن کمتر، قیمت مناسبتر، نصب سریعتر و تنوع بیشتر.
۴. آیا این نوع پروفیلها قابل بازیافت هستند؟
بله، در صورت استفاده از فولاد استاندارد، کاملاً قابل بازیافتاند.
۵. مشخصات فنی پروفیل سی پرلین چگونه بررسی میشود؟
با توجه به سایز، ضخامت، جنس فولاد و نحوه گالوانیزاسیون.
۶. بهترین نوع پروفیل C برای سقف سوله چیست؟
پروفیل گالوانیزه با ضخامت ۲.۵ تا ۳ میلیمتر بسته به دهانه سوله.
۷. قیمت روز پروفیل سی چگونه تعیین میشود؟
بر اساس نرخ جهانی فولاد، نرخ ارز، کارخانه تولیدی و ضخامت. مشاهده قیمت روز پروفیل در آهن میثاق
۸. آیا امکان سفارش سفارشی وجود دارد؟
بله، در آهن میثاق امکان برش و سفارش سفارشی فراهم است.
۹. پروفیل C در چه ابعادی تولید میشود؟
از ۴۰×۸۰ تا ۶۰×۱۶۰ میلیمتر در طولهای تا ۱۲ متر.
۱۰. خرید پروفیل سی پرلین از کجا بهتر است؟
از مراجع معتبر مانند آهن میثاق که دارای مشاوره تخصصی و ارسال سریع است.
