بهترین صفحه ستون برای ساخت و ساز

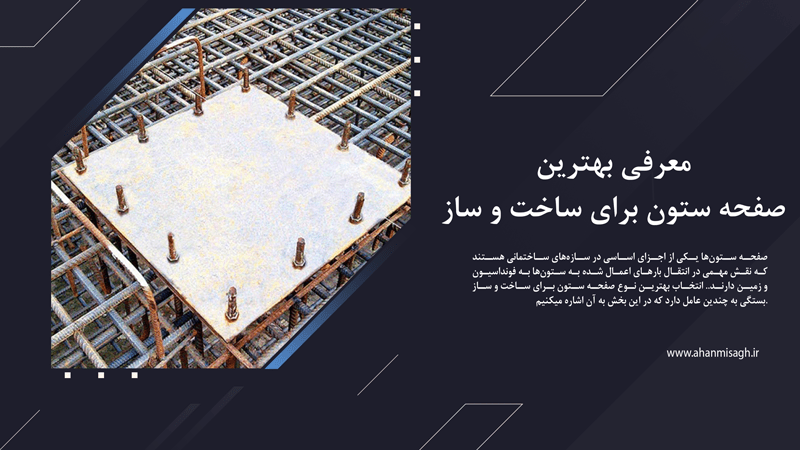

صفحه ستون

صفحه ستون‌ها یکی از اجزای اساسی در سازه‌های ساختمانی هستند که نقش مهمی در انتقال بارهای اعمال شده به ستون‌ها به فونداسیون و زمین دارند.
انتخاب بهترین نوع صفحه ستون برای ساخت و ساز بستگی به چندین عامل دارد از جمله :

  • نوع پروژه
  •  بارهای اعمال شده
  •  شرایط زمین‌شناسی و اقتصادی

در این میان، صفحه ستون‌های فلزی و بتنی به عنوان دو نوع اصلی و رایج استفاده می‌شوند که هر کدام مزایا و معایب خاص خود را دارند.

صفحه ستون (بیس پلیت) چیست؟ خصوصیات و ویژگی‌ها

صفحه ستون یک ورق فولادی تخت و معمولاً ضخیم است که در پایین‌ترین قسمت ستون فلزی قرار می‌گیرد و به عنوان رابط بین ستون فولادی و فونداسیون بتنی عمل می‌کند.

ویژگی‌ها و خصوصیات اصلی:

  • توزیع بار (Load Distribution): فولاد مقاومت بسیار بالایی دارد، اما بتن در برابر فشارهای نقطه‌ای ضعیف است. صفحه ستون، بار متمرکز و سنگین ستون فولادی را در سطح وسیع‌تری از بتن پخش می‌کند تا از خرد شدن فونداسیون جلوگیری شود.
  • ایجاد سطح تراز: ایجاد یک سطح کاملاً صاف و گونیا برای قرارگیری دقیق ستون.
  • مقاومت کششی و برشی: در ترکیب با انکر بولت‌ها (بولت‌های مهاری)، صفحه ستون مانع از بلند شدن ستون در اثر نیروهای بالابرنده (Up-lift) و لغزش آن در اثر نیروهای برشی می‌شود.
  • جوش‌پذیری بالا: به دلیل استفاده از فولادهای کم‌کربن، قابلیت جوشکاری بسیار بالایی برای اتصال به ستون و سخت‌کننده‌ها (Lath) دارد.
نام محصول قیمت (تومان)
ورق ۸ میل
۹۷,۰۰۰ تومان
ورق ۱۰ میل
۹۷,۰۰۰ تومان
ورق ۱۲ میل
۹۷,۰۰۰ تومان
ورق ۱۵ میل
۹۷,۰۰۰ تومان
ورق ۲۰ میل
۹۷,۰۰۰ تومان
ورق ۲۵ میل
۹۷,۰۰۰ تومان
قیمت صفحه ستون امروز در بازار، به عوامل مختلفی مانند جنس، وزن، ضخامت، برند تولید کننده و... وابسته است. قیمت صفحه ستون در تاریخ ۱۴۰۵/۰۲/۳۱ با توجه به سایز و ضخامت آن، به ازای هر کیلو از ۹۷,۰۰۰ تا ۹۷,۰۰۰ تومان متغیر است. کم‌ترین قیمت مربوط به ورق ۸ میل، با قیمت ۹۷,۰۰۰ تومان و بیشترین آن مربوط به ورق ۸ میل با قیمت ۹۷,۰۰۰ تومان است.

بررسی انواع صفحه ستون برای ساخت و ساز

برای شناخت بهتر این محصول، باید بدانیم که بیس پلیت‌ها از نظر ساختار اجرایی و طراحی به چند دسته تقسیم می‌شوند. انواع صفحه ستون برای ساخت و ساز را می‌توان بر اساس روش اتصال به فونداسیون به دو دسته کلی تقسیم کرد:

  1. صفحه ستون‌های متصل با انکر بولت (Bolted Base Plates): رایج‌ترین نوع در ساختمان‌سازی هستند. ورق فولادی دارای سوراخ‌هایی است که انکر بولت‌های جای‌گذاری شده در بتن، از درون آن‌ها عبور کرده و با مهره محکم می‌شوند.
  2. صفحه ستون‌های جوشی/گیردار: در برخی سازه‌های خاص، صفحه ستون به قطعات مدفون در بتن جوش داده می‌شود (کمتر در ساختمان‌های مسکونی رایج است).

چند نوع بهترین صفحه ستون برای ساخت و ساز داریم؟

اگر بپرسید چند نوع بهترین صفحه ستون برای ساخت و ساز داریم؟ باید گفت پاسخ به طراحی سازه شما بستگی دارد، اما از نظر متریال و آلیاژ، دو نوع اصلی و برتر در بازار وجود دارد:

  • صفحه ستون با ورق ST37 (فولاد ساختمانی معمولی): بهترین صفحه ستون برای ساخت و ساز در پروژه‌های مسکونی، تجاری سبک و سده‌های متوسط است. تنش تسلیم این ورق‌ها حدود ۲۳۵ مگاپاسکال است.
  • صفحه ستون با ورق ST52 (فولاد پرمقاومت): بهترین گزینه برای پروژه‌های سنگین صنعتی، برج‌های مرتفع، پل‌ها و سوله‌های دارای جرثقیل سقفی تناژ بالا. این ورق‌ها مقاومت کششی و تحمل بار بسیار بیشتری دارند (تنش تسلیم حدود ۳۵۵ مگاپاسکال).

مزایا و معایب صفحه ستون های فلزی

صفحه ستون فلزی معمولاً از فولاد ساخته می‌شود و به دلیل مقاومت بالا و قابلیت تحمل بارهای سنگین، در ساختمان‌های بلند و سازه‌های صنعتی کاربرد فراوانی دارد.

پاین نوع صفحه ستون به راحتی قابل اتصال است و می‌تواند در شرایط محیطی سخت مانند مناطق با لرزه‌خیزی بالا عملکرد خوبی داشته باشد.

با این حال، هزینه‌های بالای تولید و نگهداری ممکن است در برخی پروژه‌ها محدودیت‌هایی ایجاد کند.

مزایا و معایب صفحه ستون بتنی

  • صفحه ستون بتنی از جنس بتن مسلح ساخته می‌شود و معمولاً در پروژه‌های مسکونی و تجاری با بارهای متوسط استفاده می‌شود.
  • این نوع صفحه ستون مقاومت خوبی در برابر فشار و زلزله دارد و هزینه‌های ساخت آن نسبت به صفحه ستون فلزی در برخی مناطق کمتر است.
  • از سوی دیگر، زمان بیشتری برای آماده‌سازی و اجرای صفحه ستون بتنی مورد نیاز است و ممکن است در شرایط آب و هوایی نامساعد کارایی آن کاهش یابد.

صفحه ستون ترکیبی چیست؟

صفحه ستون‌های ترکیبی که از ترکیب فلز و بتن ساخته می‌شوند، به منظور بهره‌گیری از مزایای هر دو ماده طراحی شده‌اند. این نوع صفحه ستون در پروژه‌های خاص و حساس که نیاز به مقاومت بالا و دوام دارند، مورد استفاده قرار می‌گیرد.
این صفحات قابلیت تحمل بارهای سنگین را دارند و همزمان مقاومت خوبی در برابر شرایط محیطی نامساعد ارائه می‌دهند. با این حال، هزینه و پیچیدگی اجرای این نوع صفحه ستون بیشتر است و نیاز به تخصص فنی بالایی دارد.
در نهایت، انتخاب بهترین نوع صفحه ستون باید با توجه به شرایط خاص هر پروژه و با مشاوره مهندسان سازه انجام شود. بارهای اعمال شده، نوع خاک، شرایط آب و هوایی و بودجه موجود از جمله عواملی هستند که در این انتخاب تأثیرگذارند.

با توجه به این ملاحظات، صفحه ستون فلزی برای سازه‌های بلند و صنعتی، صفحه ستون بتنی برای سازه‌های مسکونی و تجاری و صفحه ستون ترکیبی برای پروژه‌های خاص و حساس توصیه می‌شود.

برای قیمت صفحه ستون آهن میثاق با کارشناسان فروش ما در ارتباط باشید

عمق چاله صفحه ستون

عمق چاله صفحه ستون یکی از جنبه‌های حیاتی در طراحی فونداسیون سازه‌ها است و باید با دقت زیادی تعیین شود تا از استحکام و پایداری سازه اطمینان حاصل شود.

عوامل متعددی در تعیین عمق چاله صفحه ستون مؤثر هستند که در زیر به تفصیل بررسی می‌شوند.

۱- نوع و میزان بارهای اعمال شده

بارهای اعمال شده به صفحه ستون شامل بارهای مرده (وزن سازه) و بارهای زنده (افراد، تجهیزات، باد، زلزله) می‌شود. برای سازه‌های سنگین مانند ساختمان‌های بلند و پل‌ها، عمق چاله باید بیشتر باشد تا بتواند بارهای بزرگ‌تری را تحمل کند و از نشست احتمالی سازه جلوگیری کند.

۲- نوع خاک و شرایط زمین‌شناسی

نوع خاک محل احداث سازه نیز تأثیر قابل توجهی بر عمق چاله دارد. خاک‌های با مقاومت پایین، مانند خاک‌های رسی و ماسه‌ای نرم، نیاز به چاله‌های عمیق‌تر دارند تا به سطح زمین محکم‌تری برسند. در مقابل، خاک‌های سنگی یا شنی با مقاومت بالا ممکن است نیاز به چاله‌های کم‌عمق‌تری داشته باشند.

۳- شرایط آب و هوایی و محیطی

در مناطقی با شرایط آب و هوایی خاص، مانند مناطق یخبندان، عمق چاله باید بیشتر باشد تا زیر عمق یخ‌زدگی قرار گیرد و از آسیب‌های ناشی از انجماد و ذوب متوالی جلوگیری شود. همچنین در مناطق با سطح آب زیرزمینی بالا، تدابیر خاصی برای جلوگیری از ورود آب به چاله لازم است.

۴- استانداردها و مقررات محلی

استانداردها و مقررات ساختمانی محلی نیز بر تعیین عمق چاله صفحه ستون تأثیرگذار هستند. این مقررات بر اساس مطالعات زمین‌شناسی و تجربیات محلی تدوین شده‌اند و رعایت آنها برای اطمینان از ایمنی و پایداری سازه ضروری است.

به طور کلی، عمق چاله صفحه ستون معمولاً بین ۱.۵ تا ۳ متر متغیر است، اما این مقدار می‌تواند بسته به شرایط خاص پروژه تغییر کند.

بهترین صفحه ستون برای ساخت و ساز ساختمان های مسکونی

برای ساختمان‌های مسکونی، بهترین صفحه ستون برای ساخت و ساز معمولاً صفحه ستون بتنی است.
این نوع صفحه ستون مزایای متعددی دارد که آن را برای استفاده در ساختمان‌های مسکونی مناسب می‌سازد. در ادامه، چهار دلیل اصلی برای انتخاب صفحه ستون بتنی برای ساختمان‌های مسکونی شرح داده شده است:

۱- مقاومت و دوام بالا

صفحه ستون بتنی از جنس بتن مسلح ساخته می‌شود که دارای مقاومت بالا در برابر فشار و نیروهای مختلف است. این ویژگی باعث می‌شود که بتواند بارها را به خوبی تحمل کند. همچنین، بتن مسلح دارای دوام بالایی است و می‌تواند در برابر عوامل محیطی مختلف مانند رطوبت، خوردگی و تغییرات دما مقاومت کند.

۲- اقتصادی و مقرون به صرفه

یکی از مزایا و بهترین نوع صفحه ستون برای ساخت و ساز، صفحه ستون بتنی، هزینه نسبتاً کمتر آن در مقایسه با صفحه ستون فلزی است. بتن به طور کلی ماده‌ای ارزان‌تر از فولاد است و همچنین هزینه‌های نگهداری و تعمیرات آن نیز کمتر است. این موضوع باعث می‌شود که استفاده از صفحه ستون بتنی در پروژه‌های مسکونی که معمولاً بودجه محدودتری دارند، اقتصادی‌تر باشد.

۳- سهولت در اجرا و ساخت

اجرای صفحه ستون بتنی نسبتاً ساده است و نیاز به تخصص و تجهیزات پیچیده ندارد. بتن به راحتی در قالب‌های آماده ریخته می‌شود و پس از زمان مناسبی، سخت می‌شود و به مقاومت نهایی خود می‌رسد. این ویژگی باعث می‌شود که سرعت اجرای پروژه افزایش یابد و زمان‌بندی ساخت و ساز بهبود یابد.

۴- انعطاف‌پذیری در طراحی

بتن ماده‌ای است که می‌تواند به شکل‌ها و اندازه‌های مختلف قالب‌گیری شود، بنابراین در طراحی و اجرای صفحه ستون بتنی انعطاف‌پذیری بالایی وجود دارد.
این ویژگی به مهندسان و معماران اجازه می‌دهد تا طرح‌های متنوع و خلاقانه‌تری برای ساختمان‌های مسکونی ارائه دهند و به نیازهای مختلف پروژه پاسخ دهند.

انتخاب صفحه ستون مناسب برای سازه های فولادی

انتخاب بهترین نوع صفحه ستون برای ساخت و ساز مناسب برای سازه‌ های فولادی بسیار حیاتی است و نیازمند در نظر گرفتن چندین فاکتور مهم است.
این عوامل شامل بارهای اعمال شده، نوع خاک و شرایط زمین‌شناسی، شرایط آب و هوایی، و استانداردهای محلی می‌شود.

در ادامه، چندین نوع صفحه ستون که معمولاً برای سازه‌های فولادی استفاده می‌شوند، بررسی شده و توضیحات مربوط به هر کدام ارائه شده است.

برای مشاهده لیست قیمت و مشخصات قوطی ستونی مناسب ستون ساختمان ، اینجا کلیک کنید

۱- صفحه ستون فولادی

صفحه ستون فولادی از جنس فولاد ساخته می‌شود و به دلیل مقاومت بالا و قابلیت تحمل بارهای سنگین، معمولاً در سازه‌های فولادی استفاده می‌شود. این نوع صفحه ستون به وسیله پیچ و مهره به ستون فولادی متصل می‌شود و بارهای اعمال شده را به فونداسیون منتقل می‌کند.

۲- صفحه ستون بتنی

صفحه ستون بتنی از بتن مسلح ساخته می‌شود و معمولاً در پروژه‌هایی که نیاز به تحمل بارهای متوسط دارند، استفاده می‌شود. این نوع صفحه ستون به دلیل مقاومت خوب در برابر فشار و زلزله، یکی از گزینه‌های مناسب برای سازه‌های فولادی است.

۳- صفحه ستون ترکیبی

صفحه ستون ترکیبی از ترکیب فولاد و بتن ساخته می‌شود و مزایای هر دو ماده را بهره‌مند می‌شود. این نوع صفحه ستون برای پروژه‌های خاص و حساس که نیاز به مقاومت بالا و دوام دارند، مورد استفاده قرار می‌گیرد.

۴- صفحه ستون پیش‌ساخته

صفحه ستون پیش‌ساخته از قبل در کارخانه ساخته می‌شود و به محل پروژه منتقل می‌شود. این نوع صفحه ستون به دلیل کنترل کیفیت بهتر و سرعت اجرای بالا، گزینه مناسبی برای برخی پروژه‌ها است.

«برای دیدن لیست قیمت روز، جدول ابعاد و مشاوره انتخاب قوطی ستونی سایز ۱۴ سنگین یا انواع قوطی ستون اصفهان، همین حالا کلیک کنید.»

ضخامت و ابعاد صفحه ستون در بتن آرمه

ضخامت و ابعاد صفحه ستون در بتن آرمه به عوامل متعددی بستگی دارد که شامل بارهای اعمال شده به ستون، نوع خاک و شرایط زمین‌شناسی، شرایط آب و هوایی و استانداردهای محلی می‌شود.

در ادامه، اصول و روش‌های تعیین ضخامت و ابعاد صفحه ستون در بتن آرمه توضیح داده شده است:

۱- بارهای اعمال شده به ستون

بارهای مرده و زنده اعمال شده به ستون باید محاسبه شود. این بارها شامل وزن خود سازه، بارهای زنده مانند افراد و تجهیزات، و بارهای محیطی مانند باد و زلزله هستند. بارهای زلزله معمولاً بر اساس استانداردهای محلی و شرایط لرزه‌ای منطقه محاسبه می‌شوند.

۲- مقاومت خاک و شرایط زمین‌شناسی

نوع خاک و ظرفیت باربری آن تعیین‌کننده ابعاد و ضخامت صفحه ستون است. خاک‌های با ظرفیت باربری کمتر نیاز به صفحه ستون بزرگتر و ضخیم‌تری دارند تا بارها به طور یکنواخت به زمین منتقل شوند و نشست‌های غیرمجاز رخ ندهد.

۳- استانداردها و مقررات محلی

استانداردهای ساختمانی محلی و مقررات مربوط به طراحی فونداسیون‌ها نیز باید رعایت شوند. این استانداردها بر اساس مطالعات زمین‌شناسی و تجربیات محلی تدوین شده‌اند و می‌توانند راهنمایی‌های دقیقی در خصوص ابعاد و ضخامت صفحه ستون ارائه دهند.

۴- محاسبات دقیق طراحی

با استفاده از محاسبات مهندسی و نرم‌افزارهای طراحی سازه، می‌توان ضخامت و ابعاد دقیق صفحه ستون را تعیین کرد. این محاسبات شامل تحلیل بارهای وارده، بررسی ظرفیت باربری خاک، و طراحی مقاومتی بتن و آرماتورها است.

جدول مشخصات فنی و استانداردهای تولید

صفحه‌های ستون مستقیماً از برش خوردن ورق‌های سیاه (نورد گرم) تولید می‌شوند. بنابراین استانداردهای آن‌ها تابع استانداردهای تولید ورق سیاه است (مانند DIN17100DIN  آلمان و  A36 آمریکا).

برای مشاهده انواع محصولات و سایز های ورق سیاه  کلیک کنید : قیمت ورق سیاه

مشخصه فنی توضیحات / مقادیر رایج
جنس آلیاژ رایج فولاد کربنی ST37ST37 و ST52ST52
ضخامت‌های کاربردی از ۱۰۱۰ میلی‌متر (برای سایبان‌ها) تا بیش از ۱۰۰۱۰۰ میلی‌متر (برای برج‌ها)
ابعاد هندسی معمولاً مربع یا مستطیل (مثلاً ۴۰×۴۰۴۰ \times 40 یا ۶۰×۸۰۶۰ \times 80 سانتی‌متر)
روش‌های برش ورق هواگاز (سنتی)، پلاسما، لیزر و گیوتین
روش ایجاد سوراخ بولت دریل مگنت، پانچ، یا برش CNCCNC (دقیق‌ترین روش)
استاندارد تلرانس ابعادی EN10029EN 10029

معرفی کارخانه‌های برتر تولیدکننده ورق صفحه ستون در ایران

از آنجا که بیس پلیت از ورق سیاه بریده می‌شود، کیفیت آن مستقیماً به کارخانه مادر (تولیدکننده ورق) بستگی دارد. بهترین صفحه ستون برای ساخت و ساز از تولیدات کارخانه‌های زیر تامین می‌شود:

  1. مجتمع فولاد مبارکه اصفهان: غول فولاد ایران؛ ورق‌های ST37ST37 این کارخانه بالاترین کیفیت سطح و یکنواختی ضخامت را دارند. برای صفحه ستون‌های تا ضخامت ۱۵۱۵ الی ۲۰۲۰ میلی‌متر، مبارکه بهترین انتخاب است.
  2. شرکت فولاد اکسین خوزستان: اگر پروژه شما نیازمند بیس پلیت‌های ضخیم (بالای ۲۰۲۰ میلی‌متر تا ۱۰۰۱۰۰ میلی‌متر) و با آلیاژ ST52ST52 است، تولیدات قطور فولاد اکسین بی‌رقیب هستند. عرض ورق‌های اکسین بالاست و برای برش صفحه‌های عریض عالی است.
  3. فولاد کاویان: یکی دیگر از تولیدکنندگان برتر ورق‌های ضخیم در اهواز که محصولات آن به وفور برای ساخت بیس پلیت‌های سنگین ساختمانی و سوله استفاده می‌شود.
  4. مجتمع فولاد گیلان: برای پروژه‌های اقتصادی‌تر و ساختمان‌های معمولی، ورق‌های فولاد گیلان به دلیل قیمت رقابتی، گزینه بسیار محبوبی برای تولید کارگاهی صفحه ستون هستند.

سوالات متداول مهم

۱. آیا صفحه ستون نیاز به ضد زنگ دارد؟

بله. از آنجا که صفحه ستون در پایین‌ترین نقطه سازه قرار دارد و معمولاً در مجاورت رطوبت خاک یا بتن است (تا قبل از اجرای گروت یا بتن پوششی)، استفاده از پرایمرهای ضد زنگ (مانند زینک ریچ اپوکسی) برای جلوگیری از خوردگی الزامی است.

۲. چرا زیر صفحه ستون گروت (Grout) می‌ریزند؟

هرچقدر هم که بتن‌ریزی فونداسیون دقیق باشد، سطح آن کاملاً تراز و صاف نخواهد بود. صفحه ستون روی مهره‌های زیرین تراز می‌شود و فضای خالی چند سانتی‌متری زیر آن با ملات بدون جمع‌شدگی و پرمقاومت به نام «گروت» پر می‌شود تا بار به صورت یکنواخت به فونداسیون منتقل گردد.

۳. تفاوت بیس پلیت کارخانه‌ای با کارگاهی چیست؟

بیس پلیت‌های کارخانه‌ای معمولاً با دستگاه‌های CNC برش خورده و سوراخ‌کاری می‌شوند که دقت میلی‌متری دارند. اما در کارگاه‌ها معمولاً از برش هواگاز دستی استفاده می‌شود که لبه‌های ناصافی ایجاد کرده و ممکن است سوراخ‌ها دقیقاً با شابلون بولت‌ها همخوانی نداشته باشند.

۴. ضخامت صفحه ستون چگونه تعیین می‌شود؟

ضخامت بیس پلیت بر اساس میزان بار فشاری ستون، ممان‌های خمشی وارد بر پایه و مقاومت فشاری بتن فونداسیون، منحصراً توسط مهندس محاسب و نرم‌افزارهای طراحی سازه (مانند ETABS یا SAFE) تعیین می‌گردد و به هیچ وجه نباید به صورت تجربی کاهش یابد.
