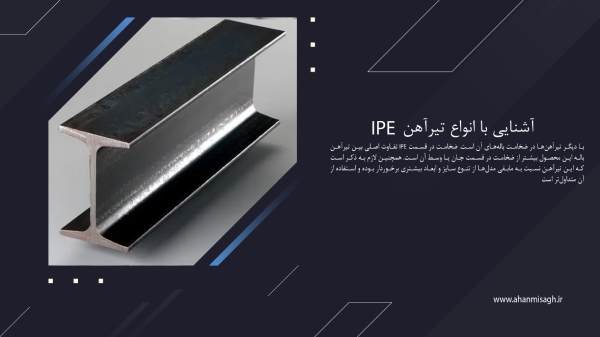

آشنایی با انواع تیرآهن IPE

تیرآهن IPE مقطع فولادی I شکل با بال‌های موازی و ضخامت یکنواخت است که بر اساس استاندارد اروپا تولید شده و پرمصرف‌ترین پروفیل سازه‌ای در اسکلت‌های فلزی ایران به شمار می‌رود. این محصول به دلیل نسبت بهینه مقاومت به وزن، انتخاب نخست مهندسان برای اجرای تیرهای اصلی، ستون‌ها و پوشش سقف ساختمان‌ها است.

تیرآهن IPE چیست؟

اصطلاح IPE مخفف عبارت فرانسوی I-Profile European است و در بازار سنتی ایران با نام تیرآهن معمولی یا بال‌نیم‌پهن شناخته می‌شود. شکل هندسی این مقطع شبیه به حرف انگلیسی I طراحی شده است. ضخامت بال در سراسر مقطع از محل اتصال به جان تا لبه بیرونی کاملاً یکدست است و هیچ‌گونه شیب یا انحنایی در سطح داخلی آن مشاهده نمی‌شود. همین بال‌های کاملاً صاف و موازی، مهم‌ترین مشخصه ظاهری برای تشخیص این پروفیل در باراندازها و بنگاه‌های آهن به حساب می‌آیند.

علت رواج گسترده این مقطع در نقشه‌های مهندسی کشور، تطابق استاندارد ملی شماره ۲-۱۳۷۵ با استاندارد معتبر DIN ۱۰۲۵-۵ آلمان است. زمانی که مهندس محاسب بارهای ساختمانی را برآورد می‌کند، فرمول‌ها را بر مبنای مشخصات این هندسه در نرم‌افزارهای محاسباتی وارد می‌سازد. از این رو استفاده از هر پروفیل متفرقه‌ای به جای این مقطع، محاسبات سازه را از تعادل خارج خواهد کرد.

پروفیل‌های تولیدی در ایران در دو آلیاژ عمده به بازار مصرف عرضه می‌شوند:

• گرید St37-۲: فولاد نرمه ساختمانی با انعطاف‌پذیری و چقرمگی بالا که بالاترین سهم مصرف را در ساختمان‌های مسکونی و تجاری متداول دارد.

• گرید St52-۳: فولاد کم‌آلیاژ پرمقاومت با مقاومت تسلیم بالاتر که در سازه‌های صنعتی سنگین، برج‌ها و دهانه‌های بزرگ کاربرد دارد.

اگر در میانه طراحی یا فاز اجرایی پروژه خود نیاز به بررسی لحظه‌ای هزینه‌ها دارید، می‌توانید جهت دریافت اطلاعات به‌روز از طریق بخش استعلام قیمت تیرآهن در آهن‌میثاق آخرین نرخ‌های بازار را دنبال کنید.

مشخصات تیرآهن IPE و جدول وزن

شناخت مشخصات هندسی و مکانیکی این مقطع، ریسک خرید بار نامرغوب و مغایر با نقشه را کاملاً از بین می‌برد. مهم‌ترین پارامترهای فنی تیرآهن شامل ارتفاع کل مقطع، عرض بال، ضخامت جان، ضخامت بال و وزن واحد طول هستند. تمام این مشخصات در جدول مهندسی اشتال گردآوری شده‌اند و مبنای بررسی مهندسان ناظر قرار دارند.

جدول زیر ابعاد استاندارد و وزن شاخه‌های ۱۲ متری را از سایزهای پرمصرف تا سنگین نشان می‌دهد:

هنگام خرید بار، تطبیق وزن واقعی باسکول با جدول استاندارد مهم‌ترین گام اصالت‌سنجی است. برای ارزیابی کیفی مقاطع در محل تخلیه پروژه، این ۴ مرحله را قدم‌به‌قدم کنترل کنید:

1. بررسی پلاک بندیل کارخانه که باید حاوی شماره ذوب، سایز، علامت استاندارد و تاریخ تولید باشد.

2. تطبیق آرم حک‌شده روی بال تیرآهن، نظیر نماد برجسته ذوب‌آهن اصفهان، فایکو یا ناب تبریز.

3. اندازه‌گیری ضخامت بال و جان به کمک کولیس برای اطمینان از قرار داشتن در بازه مجاز کارخانه‌ای.

4. وزن‌کشی دقیق کل تریلی روی باسکول معتبر و کسر وزن خالی کامیون جهت محاسبه وزن خالص شاخه‌ها.

ویژگی تیرآهن IPE در اجرای سازه

اصلی‌ترین ویژگی این مقطع، تمرکز جرم فولاد در لبه‌های دور از محور مرکزی است که مقاومت خمشی فوق‌العاده‌ای ایجاد می‌کند. زمانی که بار قائم سقف به تیر وارد می‌شود، بال فوقانی تحت فشار و بال تحتانی تحت کشش قرار می‌گیرد. یکنواختی ضخامت بال‌ها موجب می‌شود که توزیع تنش در اتصالات بدون تمرکز تنش مخرب رخ دهد.

مزایای فنی و اجرایی استفاده از این مقطع شامل موارد زیر است:

• امکان برقراری اتصالات پیچی و نشیمن‌های نبشی بدون نیاز به استفاده از واشرهای زاویه‌دار

• سرعت بالای جوشکاری صفحات زیرسری و روسری به دلیل هموار بودن بستر بال

• سهولت در فرایند برش‌کاری و تبدیل به مقاطع لانه‌زنبوری برای عبور تاسیسات ساختمانی

• سازگاری کامل با استانداردهای نظام مهندسی و تایید سریع توسط مهندسان ناظر مقیم

• بازدهی اقتصادی به علت توزیع بهینه وزن در مقایسه با اتلاف متریال در ورق‌های دست‌ساز

در کنار این مزایا، دو محدودیت فنی وجود دارد که مجریان باید به آن توجه کنند:

• ضعف در برابر پیچش جانبی حول محور ضعیف که نیازمند اجرای مهاربند یا مهار جانبی توسط دال بتنی است.

• عدم کارایی به عنوان تک‌ستون در بارهای بسیار سنگین که مستلزم تبدیل آن به مقطع دوبل یا ترکیب با ورق تقویت است.

جدول کاربرد مهندسی سایزهای متداول در کارگاه:

برای انتخاب صحیح میان پروفیل‌های ساختمانی، آشنایی با تفاوت‌های ساختاری IPE در برابر مقاطع IPB، INP و لانه زنبوری الزامی است. تیرآهن INP که استاندارد روسیه و چین است، در سطح درونی بال‌ها شیبی بین ۸ تا ۱۴ درصد دارد. این شیب باعث می‌شود اتصال اتصالات مفصلی با پیچ و مهره نیازمند واشر گوه‌ای باشد و ضخامت کم در لبه بال، خطر پاره‌شدگی در اتصالات جوشی را بالا ببرد.

در سوی دیگر، تیرآهن IPB یا همان هاش، عرض بالی معادل یا نزدیک به ارتفاع مقطع دارد. هاش‌ها به طور چشمگیری سنگین‌تر و گران‌تر هستند و به عنوان ستون‌های باربر بارهای فوق‌سنگین به کار می‌روند، در حالی که IPE به عنوان یک گزینه چابک و اقتصادی بهترین بازدهی را برای تیرها فراهم می‌کند.

جدول مقایسه جامع ۴ مقطع پرکاربرد در صنعت فولاد:

راهنمای خرید و تامین از شادآباد

خرید تیرآهن در بازار فولاد شادآباد اگر بدون آگاهی از جزئیات فنی انجام شود، ممکن است خریدار را با چالش کسری بار، بار زنگ‌زده یا مقاطع غیراستاندارد روبه‌رو کند. برخی از بارها با عنوان سبک در بازار فروخته می‌شوند که در هر شاخه ممکن است تا ۱۵ کیلوگرم سبک‌تر از اشتال باشند. این کاهش وزن گرچه قیمت هر شاخه را ظاهراً کمتر نشان می‌دهد، اما می‌تواند باعث رد شدن استحکام سازه در آزمون آزمایشگاه خاک و فولاد شود.

برای ثبت سفارش موفق و بدون ابهام، این رویه کاری را در نظر داشته باشید:

1. متراژ و سایز دقیق را بر اساس چک‌لیست نقشه سازه استخراج کرده و مشخص کنید بار سبک نیاز دارید یا سنگین ذوب‌آهن.

2. تفاوت قیمت خرید ظرفیتی از کارخانه با خرید شاخه‌ای از انبار را بسنجید؛ برای سفارش‌های خرد زیر یک تریلی، بارگیری از انبار شادآباد به صرفه‌تر و بسیار سریع‌تر است.

3. در صورت نیاز به برش به طول دلخواه یا لانه‌زنبوری کردن، هماهنگی خدمات کارگاهی را پیش از بارگیری نهایی اعلام کنید تا هزینه دوبل حمل بار پرداخت نکنید.

4. تطابق وزن باسکول ورودی و خروجی تریلی در شادآباد مبنای تسویه نهایی است؛ همواره برگه چاپی باسکول مورد تایید را دریافت و بایگانی کنید.

اگر برای پروژه خود نیاز به بررسی فیزیکی بار دارید، همکاران ما در آهن‌میثاق شرایطی را فراهم کرده‌اند تا پیش از خروج خودرو از بنگاه شادآباد، شاخه‌ها و پلاک‌های متصل را بررسی کنید. پس از تایید نهایی مشخصات، فاکتور شفاف همراه با برگه باسکول برای شما صادر شده و محموله با ماشین مناسب به کارگاه ارسال می‌گردد. برای ثبت پیش‌فاکتور و آغاز هماهنگی ارسال، کارشناسان بخش فروش آماده پاسخگویی مستقیم به سوالات فنی و اجرایی شما هستند.
